Extreme Router / Taiko Audio

安全性の高い独立したオーディオ専用ネットワークの構築

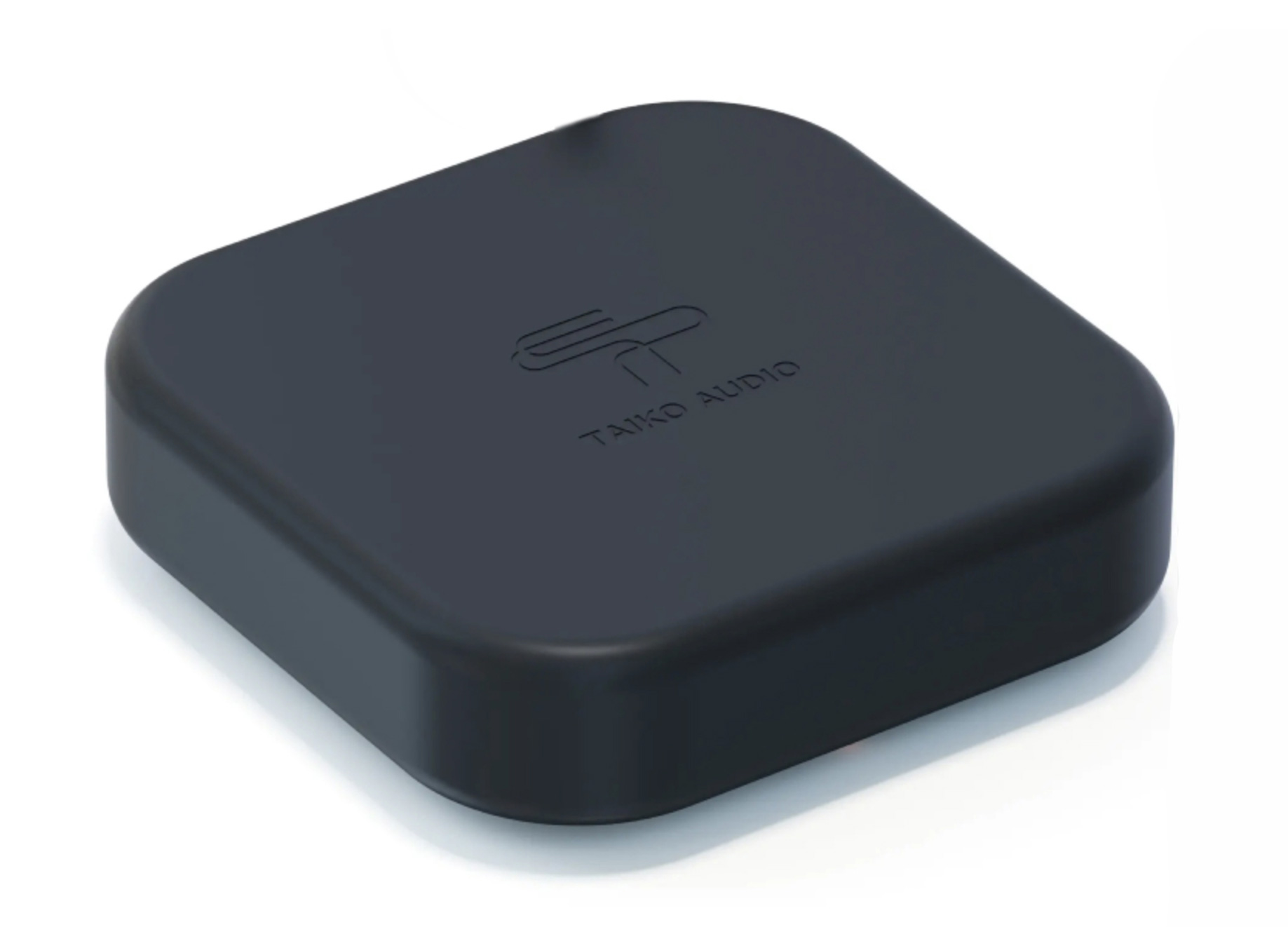

Taiko Audio Extreme Router（エクストリームルーター）は、最高のネットワーク環境を必要とするハイエンドユーザーのためのオ−ディオ専用ルーターです

この高性能なExtreme Routerは、NXP Layerscape®チップセット・テクノロジーと特別に選択されたルーター・ファームウェアをベースにしており、高度のセキュリティを提供します。このExtreme Routerは、データ漏洩のリスクを低減し、その影響を軽減するために、サイバーセキュリティ専門のエンジニアの協力を得て、あらゆる可能性を考慮して慎重に設計されました。ご自宅のWI-FI環境にExtreme Routerを追加することでの安全性の高い独立したオーディオ専用（アイソレート）ネットワークを構築することができます。

サービスの無効化、アクセスを制限するためのハードウェアのセグメンテーション、ファイアウォールの設定、定期的なアップデートの実行などにより不正アクセスから保護されています。これらファームウェアアップデートはTaiko Audio独自の開発の元、適用が必要なものがあればお知らせします。

市場に出回っている通常のルーターとは異なり、Extreme Routerは、長期的な可用性と使用を前提に設計されており、物理的なTPM（Trusted Platform Moduleにより、暗号化キーやその他の機密データのための安全で改ざん防止されたハードウェアベースのストレージを提供します。これにより外部からオーディオ・ルーターとそのオーディオ・ネットワークに不正アクセスができないようにし、ファームウェアやソフトウェアのアップデートが検証され安全であることを保証します。TPMにより、不正アクセス、ハッキング、データ漏洩のリスクは大幅に低減され、オーディオ・ネットワークのセキュリティに関してユーザーに安心感を提供します。

安全性の高い独立したオーディオ専用ネットワークの構築

Extreme RouterとExtreme Switchの違いについて

Extreme Switch（エクストリームスイッチ）は、ネットワーク内のデバイス同士を接続するためのもので、Extreme Routerは、ネットワーク同士の通信を可能にするためのものです。一般的に、ルーターはIPアドレスに基づいてソフトウェア・レベルで動作し、スイッチはMACアドレスに基づいてハードウェア・レベルで動作します。

Extreme Switchは、どのMACアドレスがどのポートに接続されているかを学習して記憶することで、デバイスへのデータのトラフィック(一定時間内にネットワーク上で転送されるデータ量)を減らすことができます。これは、ネットワーク上のすべてのデバイスに送信されるブロードキャスト・トラフィック(ネットワーク上の機器に同時に信号、データを送信する「量」)を減らすことはできません。

Extreme Routerは、ネットワーク上で送信およびブロードキャスト　トラフィックを制御することができます。

量の低減という点では、Extreme Routerはネットワーク全体のトラフィックを削減することができ、Extreme Switchはそのネットワークの・セグメントのトラフィックを削減することができます。Extreme RouterとExtreme Switchの組み合わせにより、ハードウェアとソフトウェアのレベルでトラフィックを制御できるため、スイッチ1台、あるいはデイジーチェーン接続(三つ以上の機器を数珠つなぎに連結する方式)されたスイッチ複数台で行うよりも、より高度にトラフィックを削減できます。

設計概念について

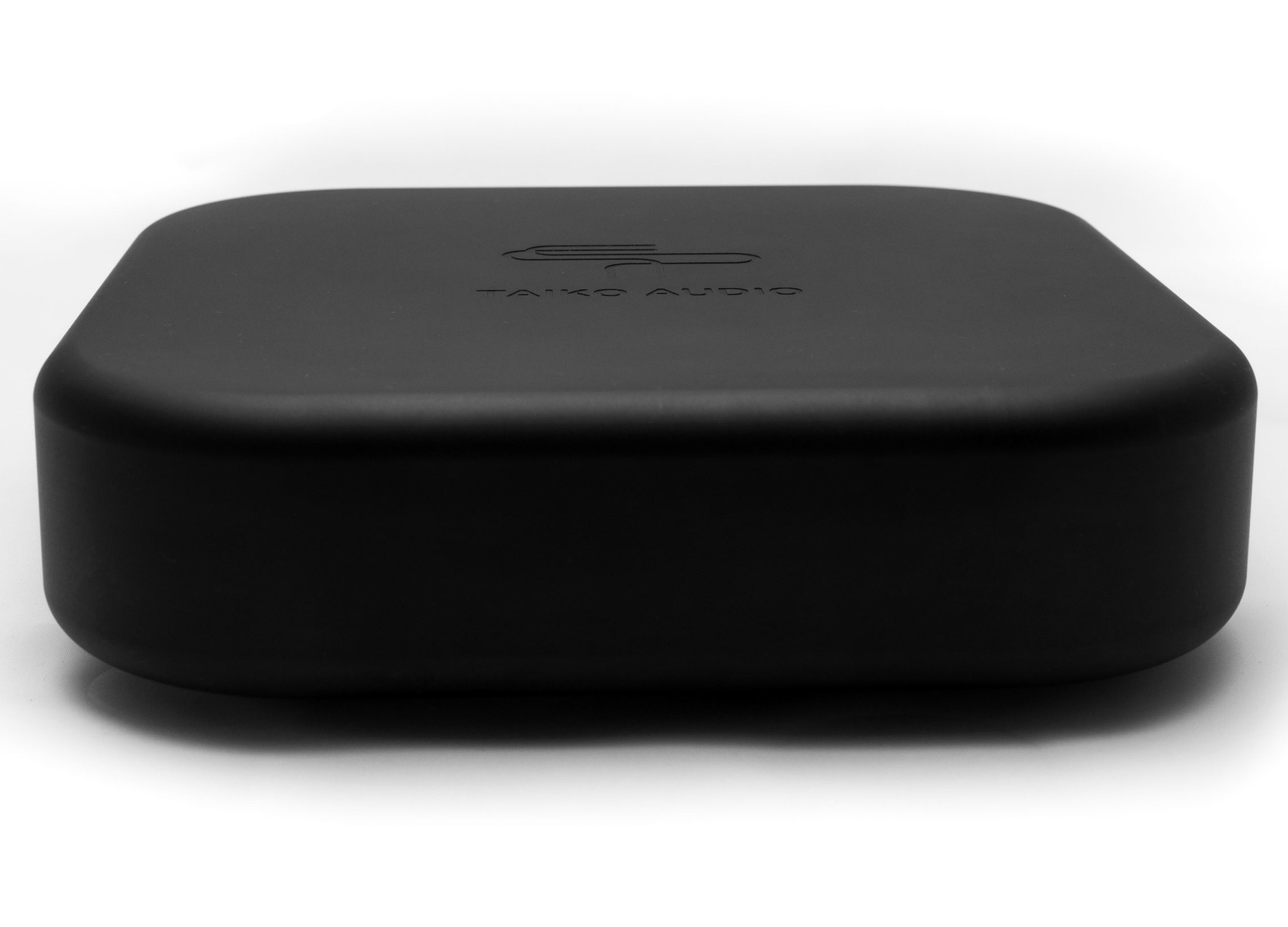

Extreme Routerは、Extreme Switchと同じ21 x 21 x 6(cm)の銅製シャーシに収められています。

Extreme Routerは、ネットワーク上のデータの量と流れをコントロールすることにより、ネットワーク環境におけるノイズを大幅に低減することができます。

通常のセットアップとして一般的なミュージックサーバーは、既存のホームルーター（またはハブ）に接続いたします。Taiko AudioのExtreme Serverを使用する場合、Extreme Network CardとExtreme Switchを追加し、SFP DACケーブルで接続すると音質を大幅に向上させることができます。さらにこのWI-FI環境にExtreme Routerを追加することで、一般的なホームネットワークが、プロセスや送信状況に影響されないオーディオ専用（アイソレーション）ネットワークへと劇的に生まれ変わることが出来ます。

Extreme RouterにはWAN（入力）ネットワークポートが1つあり、ホームネットワークに接続してオーディオネットワーク用のインターネットアクセスが得られます。そのうちの1つはExtreme ServerまたはExtreme Switchに接続します。他の2つは、専用の無線LANアクセスポイントや有線コントロールコンピューターなど、追加の接続に使用することができます。

すべてのネットワーク・パラメーターは明確になり、Extreme SwitchやExtreme Serverへ送られるデータ・ストリームを完全にコントロールすることが可能です。

  • Zone A：Home Network（コンピュータ、テレビ、ビデオストリーマーなど）
  • Zone B：Extreme Network（ExtremeをコントロールするためのTaikoAudio専用ネットワーク）

同梱のBUFFALO WMR-433W2について

日本国内において電波管理法によりExtreme RouterをそのままWi-Fiルーターと使用することはできません。同梱のコンパクトエアステーション「BUFFALO WMR-433W2」を接続することでExtreme Routerのアクセスポイントとして使用します。これによりExtreme Routerは、無線ルーターとして機能いたします。

接続方法

RJ45コネクタ付きイーサネットケーブルを使用して、既存のルーターまたはスイッチの出力をExtreme Routerに接続します。左側のUSBポートの隣にあるWAN（INPUT）と書かれた最初のRJ45ポートはご家庭のホームネットワークに接続します。

WAN RJ45ポートの隣にある2つのRJ45ポートは汎用ポートです。右端の SFPコネクタはLANポートとして使用され、Extreme Switchへの接続方法として推奨されます。

Extreme RouterとExtreme Switchの電源は、動作確認用として付属している電源アダプターで供給されます。（参考のため図を参照してください）

オプションとして、Extreme DC Power Distoributorを経由して、Extreme SwitchとExtreme Routerの両方に1つの電源から電力を供給することができます。

特に、DACケーブルを使用してExtreme RouterとExtreme Switchを接続する場合、Extreme DC Power Distoributorは、独立した電源を2つ使用する場合よりパフォーマンスが向上します。

付属のACアダプターは動作確認用です。高品質のスイッチング電源やリニア電源などオーディオファイル向けのより上質な電源のご使用をお勧めいたします。DC電源は12VDCを推奨いたします。

Extreme DC Power Distoributor（オプション）について

Extreme DC Power Distoributor（エクストリームＤＣパワーディストリビューター）には、2つのフィルターなし出力、2つのデフォルト出力、Alt1とAlt2出力があります。デフォルト出力から始めることをお勧めします。

Roonへ接続

Roonご使用の場合は、新しいIPアドレスを探したり取得したりする必要はありません。接続は自動的に再確立され、Wi-Fi（Extreme Network）に接続されたRoonのリモート・コントロール・ポイント（iPad等）からRoonが自動的に動作します。（動作しない場合は、Roonアプリを再起動してください。またWi-Fiネットワークに接続されていることを確認してください。）

Extreme RouterのWAN入力端子側は、Roon検出を許可するようにあらかじめ設定されています。その結果、上流側（既存のホームネットワーク）に接続されたRoonサーバーをExtreme Network側から操作可能です。

つまり、Roon Remoteは、Extreme Networkではなくても、既存のホームネットワークに接続した場合でも動作いたします。しかし、Taiko Audio専用Extreme Network経由で接続した場合に最高の音質が得られます。

ファームウェアアップデートについて

高いセキュリティーを確保するために、Extreme Routerのソフトウェアを常に最新に保つためにファームウェアアップデートも必要に応じてご案内いたします。

Specifications

Extreme Routerは12-19V DC電源で動作します。当製品には動作確認用として汎用ACアダプタが付属していますが、よりハイエンドな電源の使用を推奨します。

また、オプションのExtreme DC Power Distributorを追加することにより、Extreme SwitchとExtreme Routerの両方に同じ電源から給電できるようになり、またExtreme SwitchとExtreme RouterをDACケーブルで接続する場合、2つの電源に分離するよりもパフォーマンスが向上します。

電源入力：12-19V DC. (12V が最適)

12V時の電流：500mA （標準値。供給される電圧によってトータルの電流が変化することがあります。）

  • アース端子：M6 with 4mm hex screwdriver hole (use screw length and or washers as needed)
  • 電源コネクタサイズ：2.5（内径） / 5.5（外径） / 11.3mm（長さ）(14mm 推奨)
  • サイズ：21 x 21 x 6 cm
  • 重量: 13.1 Kg / 28.7 lbs
